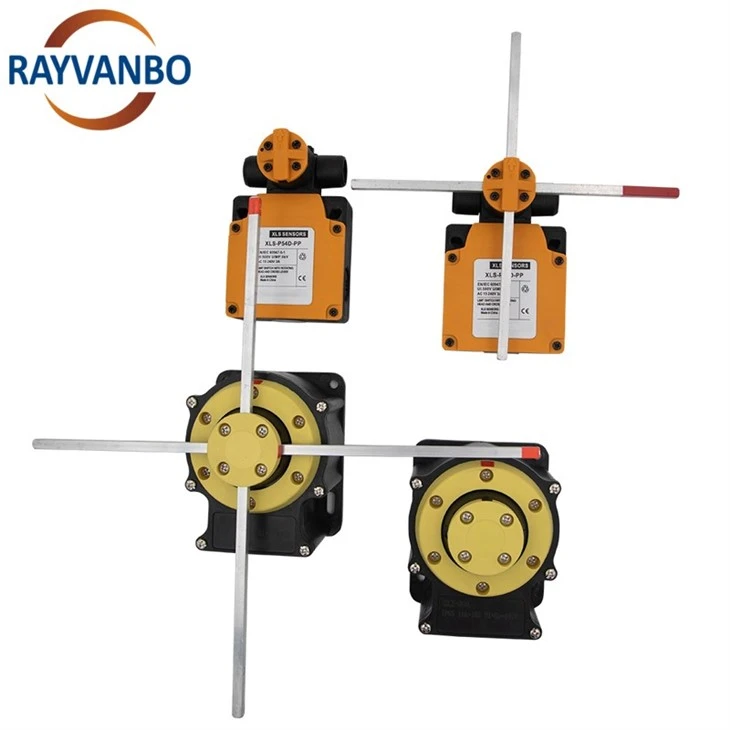

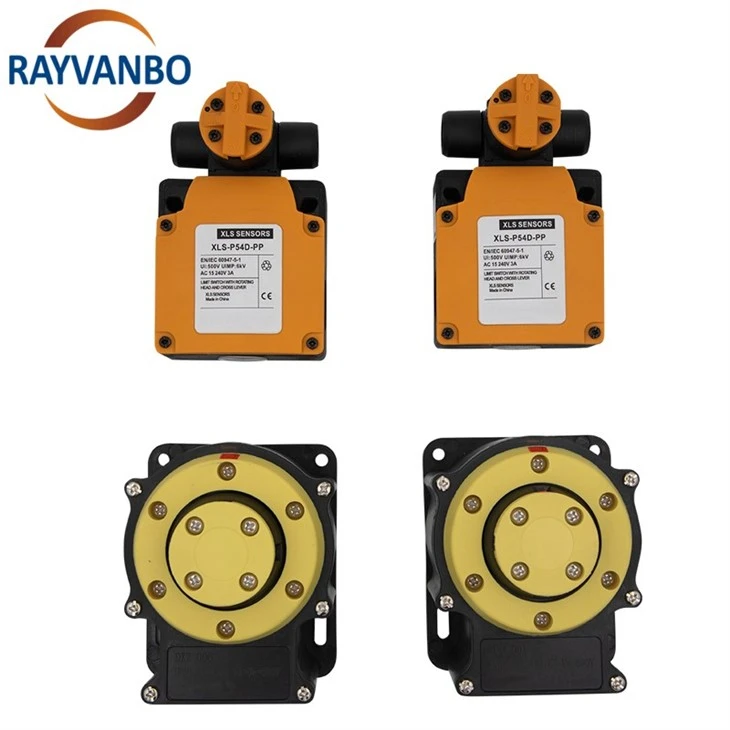

Šķērsgriezuma rotācijas ierobežojuma slēdzis celtņa pacēlājam

Tradicionālie šķērs-tipa gala slēdži un Eiropas šķērs-tipa gala slēdži ir abi pārvietošanās slēdžu veidi, kas īpaši paredzēti mehānisko iekārtu gājiena un stāvokļa kontrolei. Tos iedarbina mehāniska ietekme, tādējādi pārtraucot vai mainot ķēdi, ļaujot iekārtai apstāties, mainīt kustību vai mainīt ātrumu.

Nosaukums “cross{0}}type limit switch” spilgti raksturo tā pamatstruktūru: slēgtā (parasti kvadrātveida) korpusā ir vadības svira, ko var darbināt četros vai vairākos virzienos (uz priekšu, atpakaļ, pa kreisi un pa labi). Kad vadības svira tiek nospiesta vienā virzienā, aktivizējas atbilstošais mikroslēdzis iekšpusē; pēc atlaišanas roka atsperes iedarbībā automātiski atgriežas sākotnējā stāvoklī.







Galvenās atšķirības: Ķīnas un Eiropas šķērslimitācijas slēdži
Funkcija	Eiropas-stila Cross Limit Switch	Ķīnas -pārrobežu slēdzis
Dizaina standarts	Starptautiskie standarti (piemēram, ISO), vienotas specifikācijas	Savietojams ar Eiropas standartiem un atdarina tos
Galvenā tehnoloģija	Oriģināls, tehnoloģiski vadošs	Ieviests, absorbēts un no jauna{0}}jaunots
Veiktspēja un uzticamība	Ļoti augsts, ilgs mehāniskais / elektriskais kalpošanas laiks, zems atteices līmenis	Labi līdz vidēji, augstas{0}} galaprodukti tuvojas Eiropas kvalitātei, zemākiem-gala produktiem ir nepilnības
Materiāli un meistarība	Augstākās kvalitātes-inženierplastmasa, metāla daļas, blīvējuma materiāli	Plašs materiālu kvalitātes klāsts; augstas kvalitātes{0}}labi materiāli, zemāks-gala lietojuma standarts
Cena	Dārgi	Augsta izmaksu{0}}efektivitāte
Zīmols &sertifikācijas	Pasaulē pazīstami zīmoli, visaptveroši sertifikāti	Daudzi zīmoli, dažādi sertifikācijas pilnības līmeņi
Piemērotas lietojumprogrammas	Smagā rūpniecība, kritiskās iekārtas, skarba vide	Vispārīga industriālā vide,{0}}izmaksas jutīgas lietojumprogrammas
Aizvietojamība	Laba savstarpēja aizstājamība starp zīmoliem	Laba fiziskā uzstādīšanas savietojamība ar Eiropas



1. Moduļu dizains

Dizaina koncepcija stingri ievēro trīs moduļu atdalīšanu: darbības galviņu, slēdža korpusu un spaiļu blokus.

Darbības galva: atbild par ārējo mehānisko spēku uztveršanu un lineārās kustības pārvēršanu rotācijas kustībā iekšējā mehānismā. Lietotāji var izvēlēties dažādu formu (rullīti, šarnīrveida, sēņu galviņas utt.) un darbības leņķus (≈90 grādi, ≈30 grādi) atbilstoši savām vajadzībām, tāpat kā "izvēles daļas".

Slēdža korpuss: izstrādājuma kodols, kas ietver vienu vai vairākus precīzas snap{0}}darbības mikroslēdžus. Tas pārvērš mehānisko kustību elektriskos signālos.

Spaiļu bloki: nodrošiniet elektriskā pieslēguma saskarni.

Šis dizains nodrošina milzīgu elastību. Vienkārši nomainot darbības galviņu, vienu un to pašu slēdža korpusu var pielāgot dažādiem trieciena virzieniem un uzstādīšanas vietām, ievērojami samazinot rezerves daļu uzskaiti un remonta laiku.

Ātras-darbības mehānisms un skaidra taustes sajūta

Iekšējais mehānisms izmanto moment{0}}darbības mehānismu, nevis lēnu, lineāru kontakta mehānismu.

Kad darbības svira tiek nospiesta noteiktā pozīcijā (sprūda punktā), iekšējā atspere uzglabā enerģiju un nekavējoties to atbrīvo, virzot mikroslēdža kustīgo kontaktu, lai ātri pārslēgtos no vienas pozīcijas uz otru. Šis process rada izteiksmīgu klikšķa skaņu un nodrošina skaidru taustes atgriezenisko saiti.

Piespiedu atvienošanas struktūra

Šī ir būtiska drošības funkcija. Iekšēji darbības svira iedarbojas tieši uz mikroslēdža kontaktiem, izmantojot pozitīvu transmisijas mehānismu. Kad darba svira sasniedz iedarbināto stāvokli, tā mehāniski un piespiedu kārtā atspiež parasti slēgtos kontaktus, pārtraucot ķēdi. Pat ja mikroslēdžu kontakti ir metināti, šis mehāniskais spēks var tos piespiedu kārtā atdalīt, nodrošinot ķēdes atvienošanu. Tas nodrošina visvienkāršāko un vissvarīgāko drošības aizsardzību un atbilst drošības standartiem.



2. Pamatfunkcijas un pamatkomponenti

Kodola sensora elements: mikroslēdža kodols, neatkarīgi no tā, vai tas ir Eiropas pielāgots modelis vai iekšzemē ražots standarta modelis, ir viens vai vairāki mikroslēdži, kas parasti nodrošina vienu vai divus pārslēgšanas kontaktu komplektus (parasti atvērtu (NO) un parasti aizvērtu (NC).) Kontaktu jauda (strāva un spriegums) ir viens no svarīgākajiem slēdža elektriskajiem parametriem, kas tieši nosaka elektriskās ķēdes gala darbības laiku un mikroslēdža darbības laiku{1}. visa gala slēdža uzticamība.

Šķērs-darbība un vairāku-virzienu iedarbināšana

Kopīgās iezīmes: "Krusta" dizaina galvenā vērtība ir tā spēja darbināt vienu un to pašu slēdzi četros galvenajos virzienos (uz priekšu, atpakaļ, pa kreisi un pa labi). Darbības galviņas pamatnes dizains ļauj tai pārveidot lineāro vilci no dažādiem virzieniem par rotācijas spēku, kas virza iekšējo vārpstu. Tas tiek panākts, izmantojot iekšējo sviru, izciļņu vai pārnesumu mehānismu.

Modelis	XLS / DXZ
Lieta	stikla šķiedra pastiprināta, termoplastiska
Izpildmehānisma tips	Šķērsotu stieņu svira
Operatīvās galvas kustība	Rotējošais
Fiksācijas veids	Palieciet sakrustoto stieņu sviras metāla (kvadrātveida stienis 6 mm, L=200 mm)
Pieejas veids	Sānu pieeja 2 virzienos
Sazinieties ar operāciju	Lēns{0}}pārtraukums, pakāpeniski
Kontaktpersonas veids un darbība	2 x (2 NC)
Produktu klāsts	Ierobežojuma slēdži





1. Augsta vides pielāgošanās spēja un uzticamība

Atšķirībā no elektroniskajiem sensoriem, piemēram, fotoelektriskajiem un tuvuma slēdžiem, šķērseniski slēdži ir tikai mehāniski. Tas nozīmē, ka tie pēc būtības ir izturīgi pret tādiem vides faktoriem kā elektromagnētiskie traucējumi, temperatūras svārstības, eļļa un putekļi. Vidēs, kas pakļautas metāla skaidām, dzesēšanas šķidrumam vai intensīvai vibrācijai, tie bieži ir uzticamāki nekā elektroniskie sensori, piedāvājot pagarinātus apkopes ciklus, augstu sistēmas stabilitāti un vienkāršotu problēmu novēršanu, samazinot sensora darbības traucējumu izraisītu dīkstāves laiku.

2. Nepārspējama uzstādīšanas elastība un daudzpusība

"Viena ierīce vairākiem lietojumiem, pielāgojama dažādām mehāniskām konstrukcijām." Šķērs-darbināšanas virziens ir viena no to galvenajām priekšrocībām. Vienu slēdzi var aktivizēt četros virzienos, ievērojami vienkāršojot mehānisko konstrukciju. Inženieriem vairs nav jāiegādājas dažādi slēdžu modeļi dažādiem sadursmju virzieniem, kā arī nav jāuztraucas par instalēšanas problēmām telpas ierobežojumu dēļ.

Moduļu dizains: darbības galva ir atdalīta no galvenā korpusa. Lietotājiem ir jāuzglabā tikai daži standarta slēdžu korpusi un pēc tam jāizvēlas dažāda garuma un formas darbības galviņas (piemēram, rullīšu sviras, eņģu sviras un sēņu galviņas), pamatojoties uz projekta prasībām. Tas nodrošina augstu pielāgošanas pakāpi un racionalizētus krājumus, tādējādi nodrošinot lielāku dizaina brīvību, zemākas rezerves daļu krājumu izmaksas un ātrāku nodošanu ekspluatācijā un remontu uz vietas.

3. Tieša, skaidra statusa atgriezeniskā saite un absolūtā pozīcijas drošība

"Redzama un taustāma drošība"-skaidra, dzirdama un taustāma atgriezeniskā saite, tostarp skaidrs "klikšķis" un izteikta sajūta, kad tas tiek aktivizēts, ļauj operatoriem un apkopes personālam intuitīvi noteikt, vai slēdzis darbojas pareizi, neizmantojot rīkus. Tas nodrošina vienkāršu un efektīvu diagnostikas metodi.

Pozitīva atvēršanas struktūra: tā ir būtiska drošības priekšrocība. Parasti slēgtie kontakti tiek mehāniski spiesti atvērties. Pat ja iekšējie kontakti sametinās, šis mehāniskais spēks var tos piespiedu kārtā atdalīt, nodrošinot drošības ķēdes atvienošanu. Tas nodrošina ārkārtīgi augstu drošību un uzticamību, vienkāršo apkopi un nodrošina fizisku "cietu" aizsardzību aprīkojumam un personālam, kas atbilst visstingrākajiem drošības standartiem.

4. Izcila veiktspēja un izmaksu{1}}efektivitāte

Pat augstākās -Eiropas-stila slēdžu cenas ir saprātīgas salīdzinājumā ar līdzīgiem rūpnieciskās-pakāpes sensoriem. Iekšzemes slēdži piedāvā ļoti konkurētspējīgas cenas. Ņemot vērā to ilgo kalpošanas laiku, augsto uzticamību un vieglu apkopi un nomaiņu, to kopējās dzīves cikla izmaksas ir ļoti zemas. Lai gan tie atbilst funkcionālajām un drošības prasībām, tie nodrošina optimālu līdzsvaru starp sākotnējo ieguldījumu un ilgtermiņa uzturēšanas izmaksām{6}}.



Kā uzticams, ekonomisks un tiešs fiziskās pozīcijas noteikšanas komponents, šķērs{0}}tipa robežslēdzis ir neaizstājams daudzās nozarēs. Tās galvenās funkcijas ir mehāniskā robežaizsardzība un gājiena kontrole.

Kā pamatfunkcijas darbojas nozarēs

Pirms konkrētu nozaru ieviešanas, vispirms noskaidrosim, kā tās divas pamatfunkcijas kalpo dažādām nozarēm:

1. Ierobežojuma aizsardzība:Neļauj kustīgām mehāniskām daļām pārsniegt paredzētās fiziskās robežas, izvairoties no sadursmēm, aprīkojuma bojājumiem un pat negadījumiem. Šī ir drošības funkcija.

Piemēram, celtnim automātiski jāapstājas, kad tas sasniedz sliežu ceļa galu; pacelšanas platformai ir jāatvieno augšupejošā ķēde, kad tā sasniedz augstāko punktu.

2. Insulta kontrole:Konkrētā iekārtas darbības vietā tiek izdots signāls, lai aktivizētu nākamo darbību, piemēram, braukšanu atpakaļgaitā, ātruma maiņu, apstāšanās vai nākamā procesa sākšanu. Šī ir kontroles funkcija. Piemēram, CNC darbgalda galds apstājas pēc pārvietošanas uz apstrādes punktu; stumšanas stienis uz automatizētas montāžas līnijas izstumj produktu noteiktā vietā.

Konkrētas nozares lietojuma analīze:

1. Materiālu apstrādes un ostas iekārtas

Šī ir viena no klasiskākajām un prasīgākajām lietojumprogrammām krustojuma{0}}tipa robežslēdžiem. Tiltu/portrizētie celtņi:

Celtņu kustības ierobežojumi: neļaujiet celtņiem nobraukt no sliedēm abos sliežu ceļa galos.

Pacēlāja kustības ierobežojumi: neļaujiet ratiņiem pārvietoties uz jebkuru celtņa tilta galu.

Pacelšanas augstuma ierobežojumi: kritiskās drošības ierīces neļauj āķim vai kausam pacelties pārāk augstu, izraisot nopietnus negadījumus, piemēram, "augšus{0}}uz āru" (stiepļu troses pārrāvums un krītoši priekšmeti).

Ostas piestātnes celtņi/pagalma celtņi:

Līdzīgi lietojumi, bet plašākā mērogā, izvirza augstākas prasības slēdžiem attiecībā uz vibrāciju un triecienizturību.

Automatizētās noliktavas:

Krāvēju celtņi: izmanto, lai kontrolētu krāvēja celtņa horizontālo gājienu un novietojumu ejā, kā arī vertikālo pacelšanu un iekraušanas platformas novietojumu, nodrošinot, ka dakšas ir precīzi izlīdzinātas ar katru kravas pozīciju.

2. Darbgaldi un metālapstrāde

Šajā jomā šķērseniski robežslēdži nodrošina apstrādes precizitāti un aprīkojuma drošību.

CNC darbgaldi:

Atsauces punkta (izcelsmes) pozicionēšana: pēc darbgalda ieslēgšanas katra koordinātu ass (X, Y, Z) vispirms ir jāpārvieto uz iepriekš iestatītu fizisko atskaites punktu, lai izveidotu koordinātu sistēmu. Šķērsgala slēdzis kalpo kā "cietais" atskaites punkts šim atskaites punktam.

Braukšanas robežas: katrai darbgalda asij definējiet stingras robežas, kas pārsniedz mīkstās robežas. Pat CNC sistēmas kļūmes gadījumā gala slēdži var piespiedu kārtā apturēt ass kustību, novēršot sadursmes starp tornīti, vārpstu un mašīnas pamatni.

Cirpēšanas mašīnas un bremžu presēšana:

Aizmugures robežas: kontrolējiet lokšņu metāla novietošanai izmantotā mehānisma kustību uz priekšu un atpakaļ, tādējādi nosakot lieces vai bīdes stāvokli.

Slīdņa gājiena vadība: kontrolē slīdņa (augšējā matrica) lejupvērsto un ievilkto stāvokli.

3. Iepakojums, drukāšana un vieglās rūpniecības automatizācija

Šajās ātrdarbīgajās{0}}nepārtrauktās automatizētajās ražošanas līnijās ritma kontrolei un pozīcijas apstiprināšanai tiek izmantoti šķērsrobežu slēdži.

Iepakošanas mašīnas:

Uzpildes mašīnas: kontrolējiet rotējošā pudeļu plaukta stacijas novietojumu.

Marķēšanas mašīnas: nosakiet precīzu izstrādājuma novietojumu pie marķēšanas galviņas.

Iepakošanas mašīnas/palešu izvietošanas roboti: kontrolējiet izpildmehānismu, piemēram, stūmēju un satvērēju, sākuma un beigu punktus. Drukas iekārtas:

Papīra padeves mehānisma ierobežojumi: kontrolējiet papīra padeves galējās pozīcijas.

Drum Clutch Pressure Control: kontrolē drukas cilindra aizvēršanu un aizvēršanu noteiktās pozīcijās.

4. Celtniecības tehnika un smagais aprīkojums

Ekskavatori un iekrāvēji:

Kausa/izlices leņķa ierobežojumi: neļaujiet darba mehānismam pārvietoties ekstremālos leņķos un iejaukties mašīnas korpusā, aizsargājot hidrauliskos cilindrus un konstrukcijas sastāvdaļas.

Vairoga mašīnas:

Vairoga domkrata gājiena vadība: kontrolē piedziņas hidraulisko cilindru pagarinājuma un ievilkšanas gājienu.

5. Dzelzceļa tranzīts un transportlīdzekļi

Metro/ātrvilciena{0}}durvis:

Durvju atvēršanas/aizvēršanas pozīcijas noteikšana: nosaka, vai durvis ir pilnībā atvērtas vai pilnībā aizvērtas un aizslēgtas. Tas ir būtisks signāls braukšanas drošībai. Parasti tiek izmantoti izturīgi Eiropas -stila ierobežojuma slēdži.

6. Būvniecība un liftu rūpniecība

Lifti:

Līmeņošanas precizitātes korekcija: lai gan mūsdienu lifti galvenokārt izmanto fotoelektriskos vai magnētiskos indukcijas slēdžus, mehāniskos gala slēdžus joprojām izmanto dažās lietojumprogrammās vai kā rezerves. Automašīnas augšējā un apakšējā robeža: šīs ir pēdējās drošības funkcijas, kas atrodas augšējā un apakšējā stāvā. Ja visas pārējās sistēmas neizdodas, tās atvieno galveno ķēdi un aptur liftu.

Automātiskās durvis un rūpnieciskās velmētas durvis:

Atvēršanas/aizvēršanas ierobežotāji: tie nosaka durvju vērtnes galīgo stāvokli.



Eiropas tipa šķērseniskā slēdža iepakojuma detaļas: regulējams viens ātrums un dubultā ātrums, 35 * 25,5 * 31 cm, 0,03 CBM, 6KG, 12 gab / kartona kaste.



Šķērslīnijas slēdža iepakojuma detaļas: pieejams viens un dubultā ātrums, 37 * 12 * 11 cm, 0,005 CBM, 3,1 kg, 4 gab. / kartona kaste.
